Monte o seu
Última atualização (15/05/2022)
Confira nosso blog/guias para informações atualizadas!
Comprar um dispositivo compatível
O projeto Meshtastic está ganhando bastante tração no momento. Novos modelos são adicionados a lista de dispositivos compatíveis a cada mês. Ainda não tive a oportunidade de adquirir todos os dispositivos compatíveis pessoalmente.
Os dispositivos são divididos em duas categorias, baseadas em seus microcontroladores (MCU): os baseados no ESP32 e os baseados no NRF52. O ESP32 vem com interfaces Bluetooth e Wifi, enquanto que o NRF52 possui apenas Bluetooth. O NRF52, no entanto, possui uma eficiência energética bastante superior ao ESP32.
Dispositivos destacados
Para adquirir os dispositivos LILYGO mencionados acima, sugiro a loja oficial na Aliexpress.
Em nossa loja online nós buscamos capturar algumas promoções de outros fornecedores confiáveis. Não deixe de conferir!
Antes de comprar
Note que existe toda uma série de dispositivos para cada categoria, como por exemplo o dispositivo LILYGO TTGO Lora32 nas versões v1, V2.1_1.6.1, v3 (não me pergunte sobre o porquê desse versionamento estranho, não sei responder). Convém sempre escolher o modelo mais atual, pois possuem mais recursos e melhorias no hardware. Lembre-se também que o design do dispositivo pode mudar entre versões!
Esse detalhe é importante caso você queira imprimir seu próprio case 3D. Por exemplo, note na figura abaixo a diferença na posição da porta USB entre os modelos TTGO Lora32 versão 1 e versão 2.1.
O dispositivo TTGO Lora v1, assim como as placas Heltec de primeira geração não são recomendadas devido a diversos problemas de design (localização dos componentes, etc) e falhas graves no sistema de carregamento dos circuitos. Por esse motivo não sugerimos nenhum dos dispositivos de primeira geração da serie Lora ou Heltec, mesmo que eles sejam anunciados com frequência em sites como o Aliexpress.
Lembre-se também de escolher um dispositivo que opere na faixa 915-928MHz (código ANZ), apropriada para o Brasil. O chip LoRa correspondente a esta frequência é o SX1276 (como em modelos TTGO Lora v1 ou v2.1) / SX1262 (modelos mais modernos como o TTGO Lora T3S3). Caso você não esteja no Brasil, confira a frequência apropriada em Meshtastic — getting started.
Entre os dois dispositivos que eu possuo, eu prefiro o TTGO Lora32 pelo seu tamanho compacto. Apesar do T-Beam possuir um GPS integrado, um gerenciador de energia integrado (PMU) e um case para pilhas recarregáveis 18650, não faço uso extensivo desses recursos. Logo, prefiro o dispositivo mais compacto (e barato).
Ao receber o seu dispositivo, lembre-se de conectar a antena antes de energizar o sistema! Caso contrário o chip LoRa pode ser danificado.

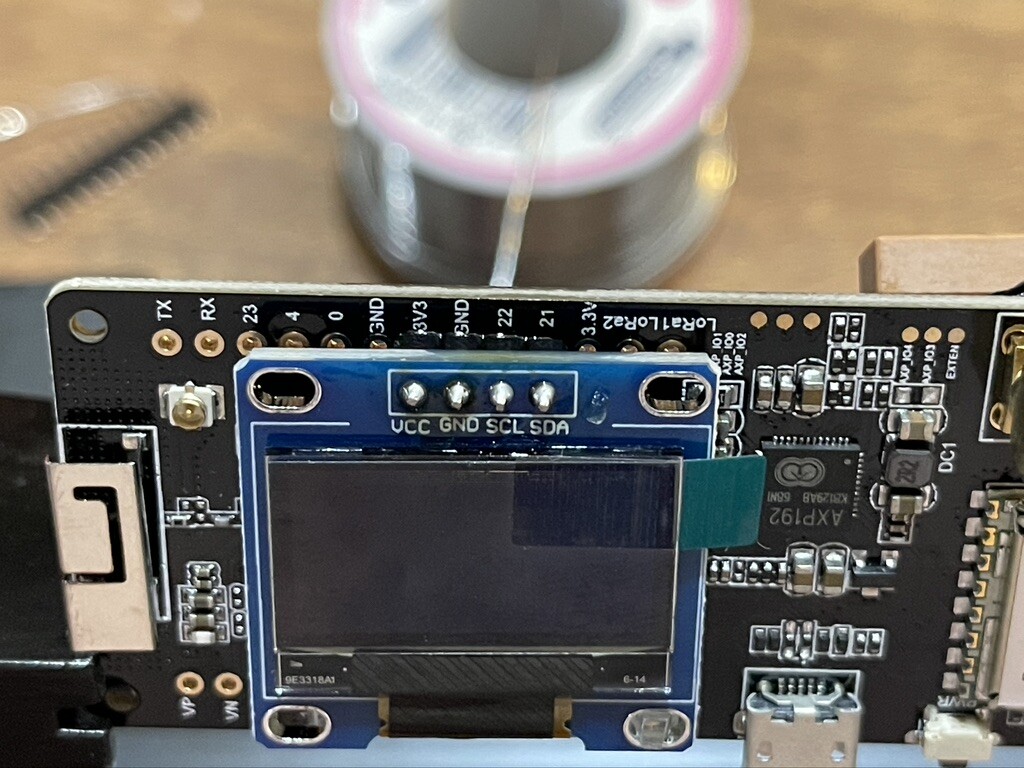

Caso seja necessário soldar algum componente, como o display do T-Beam, confira esse tópico no forum da Meshtastic:
Ainda sobre o dispositivo T-Beam: se você possui uma impressora 3D, considere imprimir um dos suportes abaixo para aumentar a qualidade e durabilidade da solda.
Carregar o firmware
Até o momento, todos dispositivos LoRa contam com uma interface micro-USB para comunicação com o dispositivo. Lembre-se que você precisa de um cabo de dados para carregar o firmware Meshtastic. Por vezes é um pouco difícil determinar se um cabo USB pode ser usado para dados ou apenas força (acredite, eu cheguei até a cortar um só para o tira-teima). Um pouco de tentativa e erro pode ser necessário.
Conectando-se ao dispositivo
Inicialmente, verifique se seu sistema operacional consegue detectar a interface USB do dispositivo Meshtastic seguindo os passos em test driver installation.
Talvez será necessário instalar os drivers para conversar com os microprocessadores. Isto é uma tarefa simples e pode ser realizada seguindo os passos descritos em serial drivers.
As soluções para carregar o firmware Meshtastic dependem do tipo microprocessador:
ESP32
Sugiro usar o instalador web disponível em flasher.meshtastic.org. Outras soluções também viáveis são propostas no tutorial oficial ESP32.
NRF52
Ainda não testei o procedimento neste tipo de microprocessador. As instruções oficiais NRF52 sugerem o uso do cliente python para realizar esse procedimento.
Qual versão do firmware selecionar?
Ainda não houve nenhuma regressão completa no projeto Meshtastic. Segue sendo um projeto experimental. Logo, não há nenhuma versão de produção "estável". Sugerimos selecionar a última versão BETA disponível.
Baixe o aplicativo
O projeto Meshtastic possui clientes Android, Apple, Python e um cliente web. Confira os links para os aplicativos Android e Apple oficiais na documentação oficial.
Ao se conectar ao dispositivo pela primeira vez, será necessário definir algumas informações como o nome do usuário ou dispositivo e a região de onde se está conectando. Como o Brasil não aparece na lista, selecione ANZ para a configuração americana, que é equivalente a nossa (faixa 915-928MHz).
Baterias
Dispositivos como o T-Beam usam um padrão de bateria não muito comum. São pilhas de um tamanho chamado "18650", um pouco maiores que as de tamanho padrão AA.
Sugiro a compra de baterias de marca confiável.
Não é necessário adquirir baterias com circuito de proteção, já que a maioria dos dispositivos dispõe de um circuito de carregamento. No entanto, para segurança, recomenda-se o uso de baterias de no mínimo 1000mAh, visto que os modelos TBeam e Lora usam correntes de carregamento de 500mA e 100mA respectivamente.
Desconfie de baterias no formato 18650 com capacidade maior que 3600mAh. Quase certamente são falsificações, já que a densidade máxima de energia em uma bateria no formato 18650 é ~3600mAh!
Cases 3D

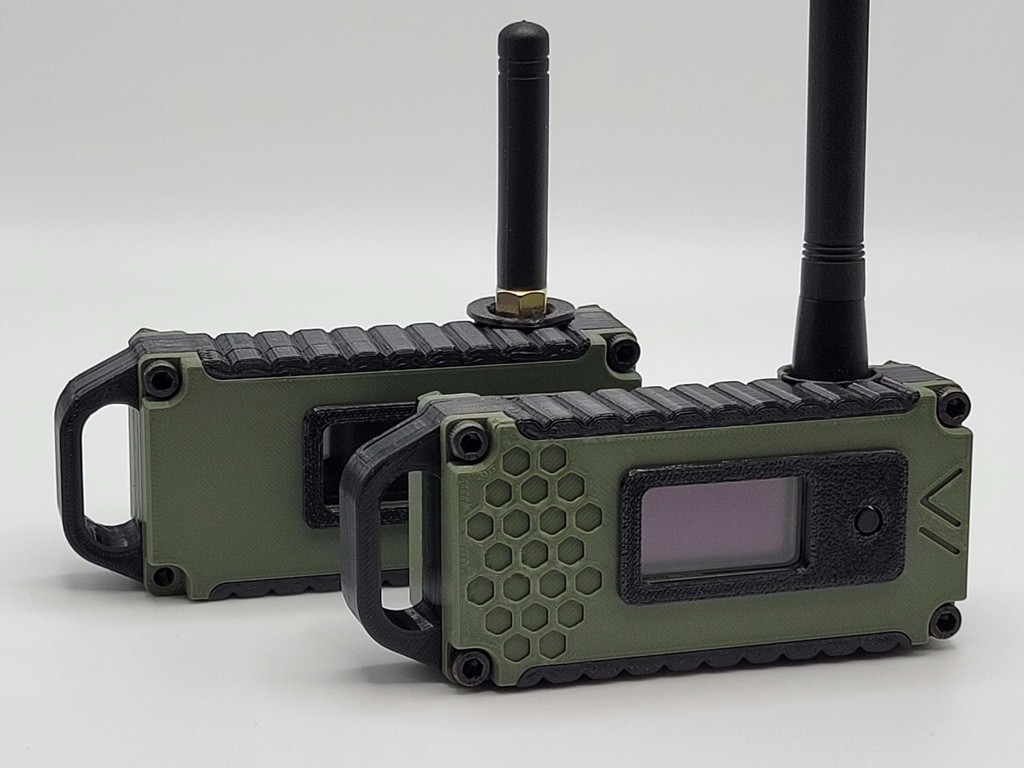

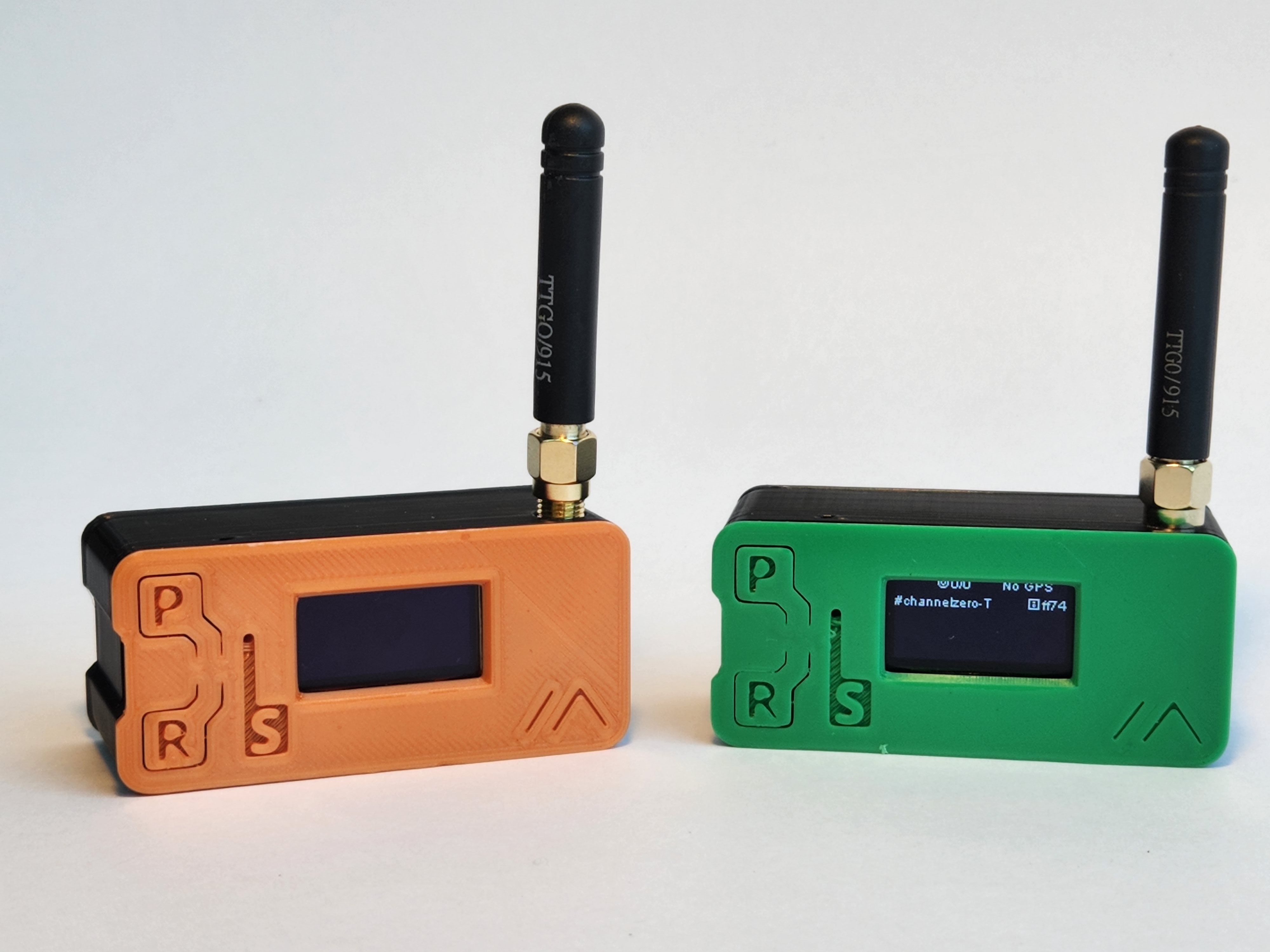

Se você tiver acesso a uma impressora 3D, confira os modelos disponíveis no site Printables. Existem designs muito interessantes. Abaixo estão os meus modelos favoritos:
Baixe o modelo 3D
- LILYGO Lora32 v2 / T-Beam case for Meshtastic v5
- Busca geral Meshtastic no Printables
- Perfil Thingiverse.com (modelos favoritos)
Confira também os modelos de nossa loja!
Recarregador solar
Painel solar 20W
Carregamento USB (1200mA) ~ R$ 80,00

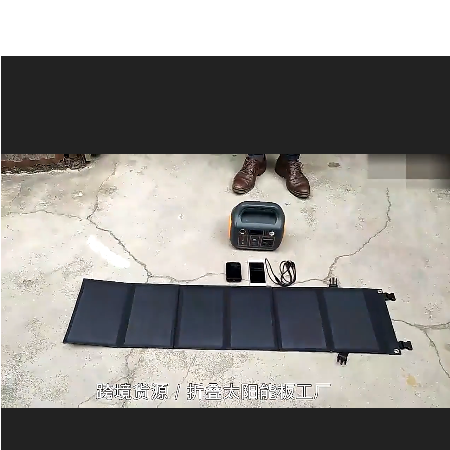

Painel solar dobrável 60W
Carregamento USB (3300mA) ~ R$ 330,00
Parabéns, você está online!
Caso deseje encontrar pessoas com quem se comunicar, não deixe de conferir a iniciativa interessante do mapa Meshtastic! Lá você poderá divulgar a sua localização e descobrir quem mais está usando Meshtastic próximo a você! Ainda somos muito poucos aqui no Brasil!
Caso esteja na região da Grande Florianópolis, nos deixe um alô :)
